雷电冲击发生器-高压开关特性校准装置以质量求生存

更新时间： 2025-12-26 09:42:18 ip归属地：亳州，天气：多云转晴，温度：-2-7 浏览：4次

以下是:安徽省亳州市雷电冲击发生器-高压开关特性校准装置以质量求生存的产品参数

产品参数
产品价格	666/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铝合金
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	5
产品颜色	白
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	15
工作温度	45
范围	雷电冲击发生器-高压开关特性校准装置供应范围覆盖安徽省、合肥市、马鞍山市、蚌埠市、黄山市、阜阳市、亳州市、六安市、巢湖市、铜陵市、淮北市、淮南市、芜湖市、安庆市、滁州市、宿州市、宣城市、池州市谯城区、涡阳县、蒙城县、利辛县等区域。

【天正华意】业务覆盖多元场景，提供以下产品和服务：利辛手持直流电阻测试仪、蒙城TH-3A微机继电保护测试仪、池州工频交流耐压试验装置、宿州TH-5模拟开关测试仪等。雷电冲击发生器-高压开关特性校准装置以质量求生存,天正华意电气设备(亳州市分公司)专业从事雷电冲击发生器-高压开关特性校准装置以质量求生存,联系人:杨经理,电话:【0527-88266222】、【0527-88266222】,以下是雷电冲击发生器-高压开关特性校准装置以质量求生存的详细页面。安徽省,亳州市亳字拆分，由高字头和宅字底组成，所以亳州又称“高宅之地”。亳州是历史文化名城。远在七八千年以前，就有人类在此繁衍生息，是中华民族古老文化的发祥地之一。商成汤灭夏，建立商朝，都于亳190年，在亳境内建嵇方国。魏文帝皇初二年（221年），谯被封为“陪都”，与许昌、长安、洛阳、邺并称为“五都”。北周大象元年（579年），改南兖州为亳州，亳州之名，始见于此。

无论您是初次接触还是已经熟悉，我们的雷电冲击发生器-高压开关特性校准装置以质量求生存产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

以下是:安徽亳州雷电冲击发生器-高压开关特性校准装置以质量求生存的图文介绍

雷电冲击发生器-高压开关特性校准装置以质量求生存

安徽亳州雷电冲击发生器冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

雷电冲击发生器-高压开关特性校准装置以质量求生存

安徽亳州雷电冲击发生器冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成，每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量： 400pF部分响应时间　Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为、1000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

雷电冲击发生器-高压开关特性校准装置以质量求生存

天正华意电气设备(亳州市分公司)是一家致力于蓄电池测试仪的研发、生产、销售于一体的综合性多元化公司。在生产和销售中以质量保证为前提，以客户满意为基础。赢得了广大客户的一致好评与认可。

雷电冲击发生器-高压开关特性校准装置以质量求生存

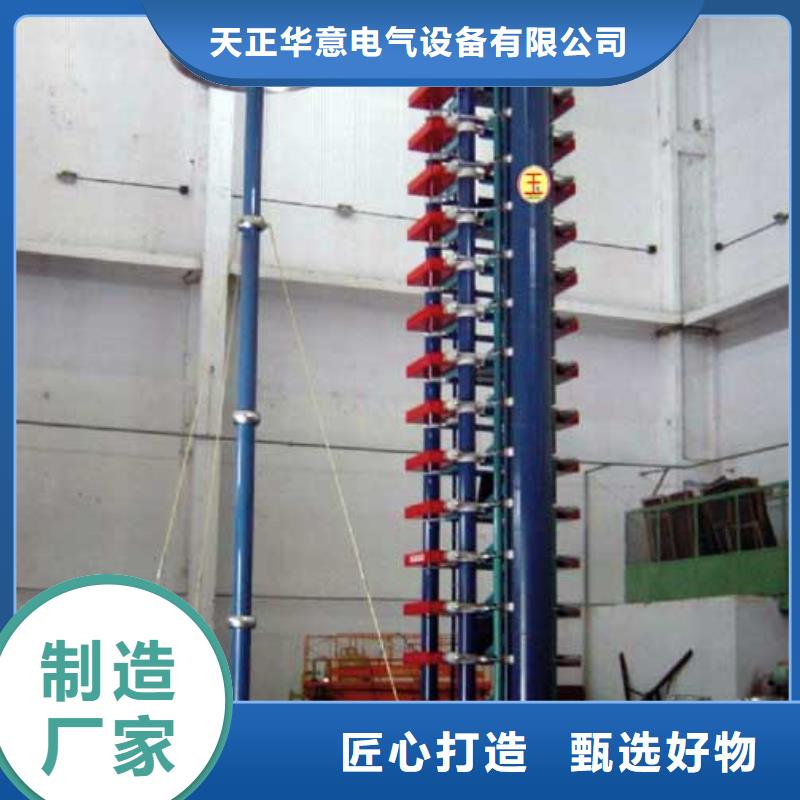

安徽亳州雷电冲击发生器TH-3600kV/360kJ冲击电压发生器成套试验设备组成冲击电压发生器成套试验设备由TH-3600kV360kJ冲击电压发生器本体、TH-100kV直流充电装置、TH-3600kV弱阻尼电容分压器、自动测控系统组成。六、TH—3600kV/360kJ冲击电压发生器本体（Haefely结构）1、结构特点（含直流充电装置） 1.1 TH--3600kV/360kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为18级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。1.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 1.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘，体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。1.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 1.5 自动接地系统：电容器的高压端各有一套自动接地装置（德国Highvolt公司技术），当停止充电或按下紧急按钮时自动接地系启动，发生器主电容通过放电电阻自动接地。1.6 采用双边不对称式充电方式，充电电压为100kV。手动、自动控制调压，从零至150KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化装置，外形简洁、美观。1.7 发生器本体平面结构见图。 1.8TH-3600kV系列冲击电压发生器本体结构如图所示。

雷电冲击发生器-高压开关特性校准装置以质量求生存

安徽亳州雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230％s /5020％s，幅值3％；冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数；3.6 输出电压：＞20％Un3.7 同步范围：级电压在20％～额定电压范围内，正负极性同步范围不小于20％、(脉冲放大器点火脉冲＞±10 kV)3.8 同步放电失控率：＜2％3.9 冲击试验次数设定范围 0～99 次调节精度 1 次3.10 点火范围： 20％-Un3.11 充电电压不稳定度＜±1.0％3.12 基准电压调节范围 0.0～100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差＜±1.0％3.14 持续时间:在80％额定电压以上间断工作,在80％额定电压以下，可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器电抗器开关柜套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

雷电冲击发生器-高压开关特性校准装置以质量求生存

点击查看天正华意电气设备(亳州市分公司)的【产品相册库】以及我们的【产品视频库】

您是想要在安徽省亳州市采购高质量的雷电冲击发生器-高压开关特性校准装置以质量求生存产品吗？天正华意电气设备(亳州市分公司)是您的不二之选！我们致力于提供品质保证、价格优惠的雷电冲击发生器-高压开关特性校准装置以质量求生存产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-【0527-88266222】,地址:《平度市平安路2号》。
